03. Kubernetes 기본 개념

요약

Master node와 Worker node에 공통적으로 설치

  • Container Runtime 설치 : 여기서는 Containerd 설치
  • Kubelet 설치
  • Kubeadm 설치
  • kube-proxy application 설치

Master node에만 설치

  • Kube API server
  • Kube Controller Manager
  • Kube Scheduler
  • ETCD
    위 4가지는 kubeadm init으로 설치
  • CNI network plugin : 여기서는 Calico 설치

Worker node에만 설치

  • kubeadm join으로 cluster에 worker node를 join

K8s master node

K8s cluster와의 상호작용은 어떻게 하는가?

Kubernetes는 다음 managing processes를 어떻게 하는가?

  • schedule a pod
  • monitor
  • re-schedule / re-start a pod
  • join a new Node
    => 모두 master node (= the Control Plane) 에서 처리된다.
    Control plane과 Master node는 동의어.

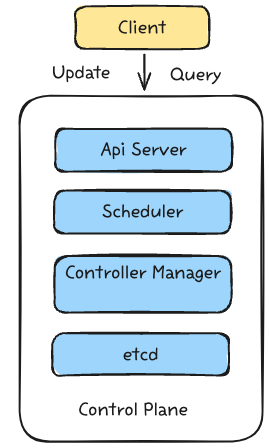

Master node’s processes

Master node는 worker node와 다른 master node만의 processes를 가지고 있다.
아래 4가지 processes는 cluster state와 worker node를 제어한다.

1. API Server

  • Master node에서 모든 initial request를 받는 것은 API Server 역할이다.
  • API server는 cluster gateway로서의 역할을 한다.
  • 즉 K8s cluster로의 인증을 위한 gatekeeper 역할
  • Request → API Server → validates request → other processes → pod의 순서로 통신이 이루어진다.
  • 그러므로 cluster의 유일한 entry point

2. Scheduler

  • Schedule a new Pod → API Server → Scheduler → 어느 worker node에 pod를 schedule 할 지 판단 → Kubelet이 이 결정을 받아 pod를 띄운다
  • Scheduler는 각 node가 사용중인 CPU, memory를 보고 어느 node에 new pod를 schedule 할 지 본다.
  • 각 worker node의 Kubelet이 이 schedule을 받는다.
  • Scheduler는 단지 어떤 node에 new pod가 schedule 될 지를 결정 → 실제 pod를 start시키는 것은 각 node의 Kubelet

3. Controller Manager

  • 어느 하나의 worker node에서 pod가 죽으면 → pod의 crash를 감지하여 → Scheduler에게 어떤 node에서 이 pod를 restart할 지 결정해달라고 요청을 보낸다 → 다시 Scheduler는 결정해서 Kubelet에 전달 → Kubelet에서 pod start

4. ETCD

  • 발음: 엣씨디
  • Cluster의 두뇌 역할
  • Cluster 상태에 대한 모든 변화가 key-value storage 형태로 ETCD에 저장된다.

    일반적으로 master node는 worker node에 비해 리소스를 덜 먹는다

Static Pods

모든 master node components는 pod로 배포.
그러나 pod를 배포하려면 1. API server로 요청 보내고 → 2. Scheduler component는 pod가 어떤 node에 배포되는지 정하고 → 3. Kubelet은 pod를 scheduling하고 → 4. pod 배포 관련 data는 Etcd에 써진다.

그러나 처음에 API server도 Scheduler도 Kubelet도 아무것도 설치가 안 되어있는 상황에서, 어떻게 처음에 이 주요 pod들이 설치되는가? → 그것은 Static Pod 로 설치가 된다.

  • Static Pod는 Kubelet daemon으로 직접 manage되어 API server, Scheduler, Etcd가 필요없다
  • 그러므로 Container Runtime과 Kubelet만 설치되어 있으면 Static Pods를 배포할 수 있다.

How

어떻게 Kubelet은 Static Pod를 설치하는가? Kubelet은 특정 이름의 폴더를 본다 → 바로/etc/kubernetes/manifests 이 폴더에 manifest(yaml 파일)가 있다면 자동으로 Kubelet이 찾아서 Static Pod로 배포하게 된다.

Static pod의 특성

Static pod도 API server에서 보이지만 거기서 control 할 수는 없다. 즉, Controller Manager가 이 pod를 manage하지 않고 Kubelet이 manage한다. 그러므로 이 static pod가 crash하면 Scheduler가 아닌 Kubelet이 re-scheduling하는 책임을 진다.
그리고 이 pod들은 이름에 node name이 들어간다. 이름만으로도 static pod인 것을 알 수 있다.

Configuring K8s cluster

Kubeadm

Bootstrapping the K8s cluster

위에 적힌 모든 과정을 수동을 설치하려면 굉장히 복잡할 것이다.
→ Kubeadm이라는 CLI tool이 이 모든 걸 bootstrap 해준다.
→ Kubernetes에서 유지보수하는 tool → 그러므로 Kubernetes 공식문서에 있다.
공식 홈피: https://kubernetes.io/docs/setup/production-environment/tools/kubeadm/install-kubeadm/

Swap memory

위 공식홈페이지를 보면 Kuberenetes 모든 node에서 swap memory 기능을 꺼놔야만 동작한다.

Ports

위 공식홈페이지를 보면 K8s cluster는 다음 포트를 쓰기 때문에 AWS EKS는 자동으로 설정해주지만, 예를 들어 EC2 instance에 수동으로 설치하거나 한다면 Security Group에 다음 포트들을 개방시켜놔야한다.

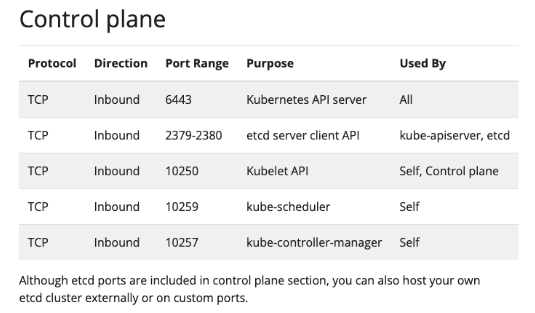

Master node

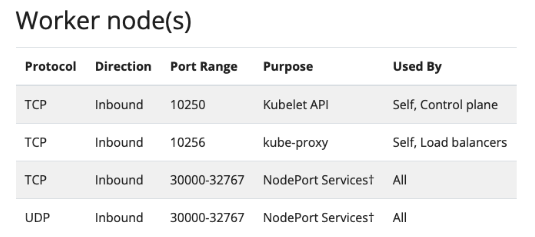

Worker nodes

  • 위에 두 개는 cluster 내부에서 통신, 아래 2개는 브라우저에서 worker node를 통신하는 포트라서 전부 오픈.
  • 위에 보이듯이 Kubernetes는 대부분 TLS통신이지만 UDP도 사용한다. CoreDNS에서 DNS query를 할 때, 위에서 설치했던 VXLAN도 UDP encapsulation을 사용, 그리고 Service mesh도 telemetry를 위해 UDP를 사용한다.

Container Runtime

첫번째 설치할 것은 Container Runtime
공식문서: https://kubernetes.io/docs/setup/production-environment/container-runtimes/

  • Container runtime은 K8s object가 아님
  • app pod 뿐 아니라 K8s processes (API-server, scheduler, controller-manager, etcd)도 runtime 위에서 동작하는 container이다. → 그러므로 master, worker 둘 다 runtime이 필요하다.
  • 쿠버네티스 초기에는 런타임은 Kubelet code에 있었고, docker만 지원되었다.
  • 처음에는 Docker runtime이 CRI rules를 만족하지 않아서 CRI와 runtime 중간에 dockershim을 넣었다. → Dockershim lets Kubelet talk to Docker
  • Docker component는 K8s에서 사용하지 않는 UI, Server, CLI 등 많은 것은 제공하지만, 막상 K8s에서는 container runtime만 사용함 → 그래서 더 가벼운 runtime이 등장 → containerd, CRI-O
  • Kubernetes는 Dockershim을 1.20 버전부터 deprecated 시킴 → 중요: Docker runtime을 사용하지 않는다고 docker images를 쓸 수 없는 것이 아니다 → 다른 runtime으로 docker image를 pull, run 할 수 있음 → Azure, AWS, Google 모두 containerd 를 선택

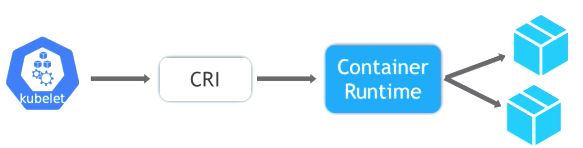

  • 그래서 containerd와 cri-o가 나오고, 더 flexible하게 하기 위해 common interface가 개발되었다 → 이 interface plug-in을 CRI(Container Runtime Interface) 라고 부른다. → (이 인터페이스 규약을 지키는 어떤 container runtime을 설치해도 상관없도록)
  • CRI는 container runtime이 갖추어야 할 규칙을 정해놓은 집합이다.
  • 이 interface Kubelet이 런타임과 통신 and pull images etc.

    CRI에 대한 공식문서: https://kubernetes.io/docs/setup/production-environment/container-runtimes/
